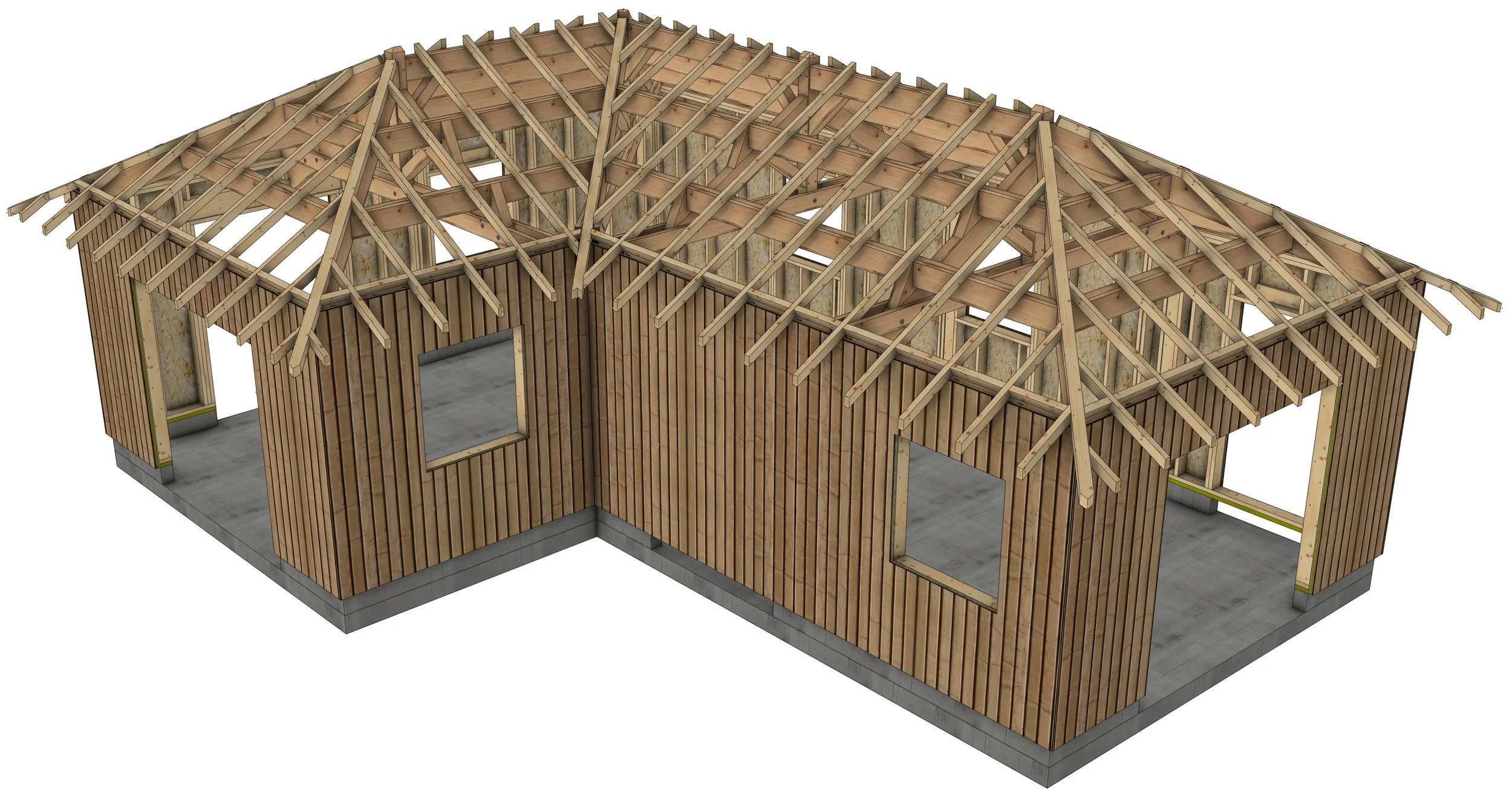

Maisons à ossature bois et charpente traditionnelle - BOURGOIN JAILLEUX 38
Construction d’un bâtiment de plain-pied à ossature bois (MOB), caractérisé par une charpente traditionnelle apparente en chêne massif. Le projet intègre une isolation de toiture par l’extérieur (procédé Sarking) et une couverture en tuiles mécaniques rouge vieilli. Édifié sur une parcelle privée, le complexe regroupe deux logements destinés à la location saisonnière.
Périmètre de mission : APS, PRO, PC, EXE / PAC
Conception & Modélisation : Développement du projet sur la base des esquisses architecte et modélisation statique de la structure.
Études Thermiques : Analyse et optimisation des complexes de parois (MOB et toiture) pour la sélection des matériaux isolants, produits de contreventement et filme étanche.
Ingénierie Structure : Descente de charges, calculs justificatifs des éléments porteurs et pièces d'assemblage, rédaction de la note de calcul réglementaire.
Dossier de Consultation (DCE) : Élaboration des détails constructifs et plans DCE.
Dossier d'Exécution (EXE) : Modélisation 3D définitive, production des plans de détail, de taille, de pose de charpente, plans de gros œuvre, liste de commande des bois, quincaillerie et matériaux y compris rédaction du rapport d'exécution.

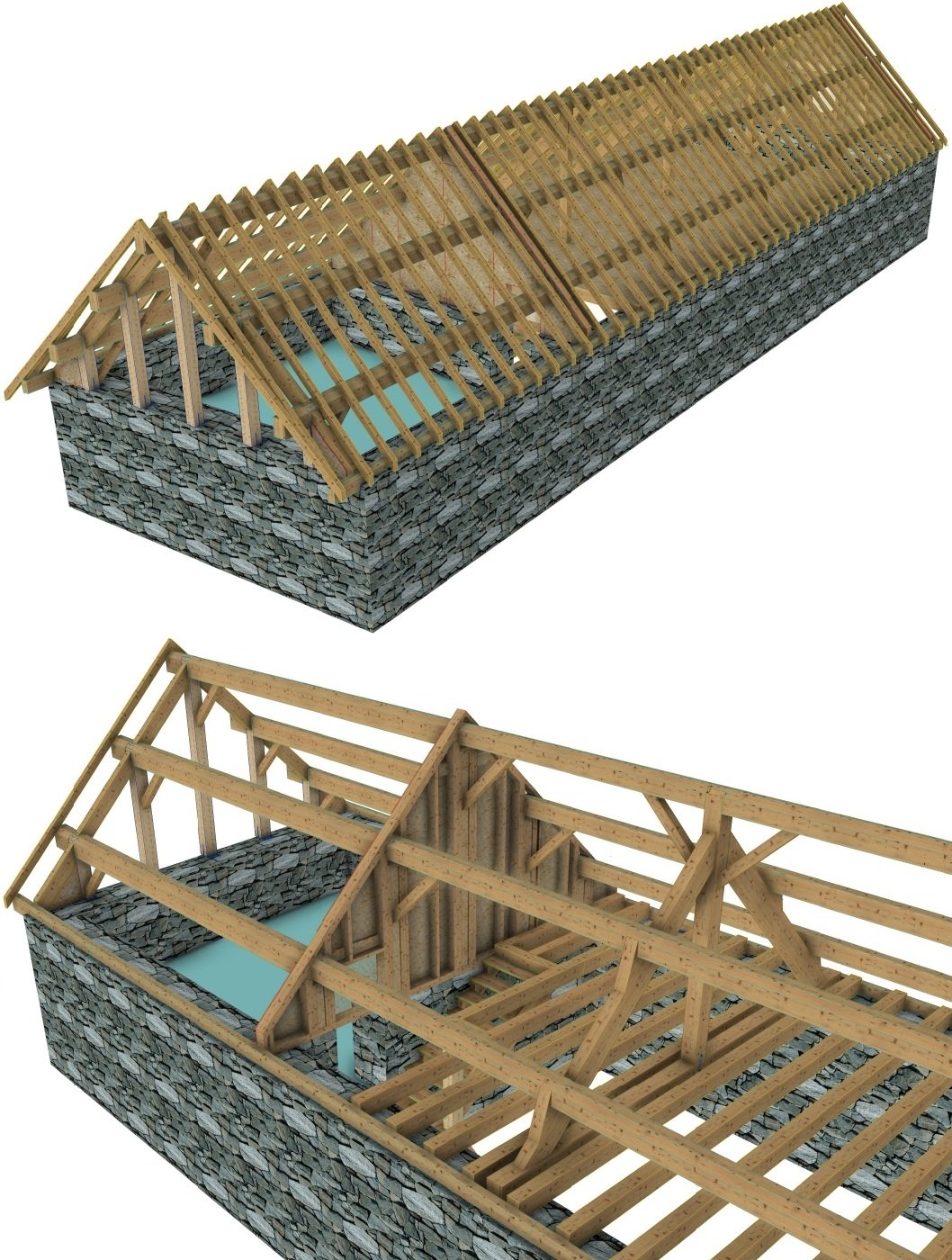

Réfection des planchers et charpente traditionnelle - LA MOTTE SAINT MARTIN 38
Réhabilitation lourde d’une ancienne ferme en pierre de grès, comprenant le curage complet de l'ouvrage (démontage de la toiture et des planchers existants). Consolidation structurelle par la création d’un chaînage périphérique en béton armé afin d'assurer le couturage et la stabilité des maçonneries anciennes. Reconstruction d'une charpente traditionnelle intégrant la création d'un niveau habitable (R+1 accessible par escalier) et une structure autoportante conçue pour l'intégration de menuiserie apportant une lumière naturelle traversante. Couverture en tuile écaille.
Périmètre de la mission : EXE / PAC
Conception & Conformité : Dimensionnement de la charpente dans le respect du concept architectural et des exigences du PLU.
Modélisation & Analyse Statique : Optimisation des sections de bois pour concilier tenue structurelle et maximisation des volumes habitables.
Ingénierie & Justifications (ELU / ELS) : Descente de charges, vérification des états limites (ELU/ELS), dimensionnement des structures porteuses et des assemblages (pièces passantes), puis rédaction des notes de calculs réglementaires.
Validation & Suivi du Bureau de Contrôle (BC) : Élaboration des détails d’exécution et fourniture des plans d’ensemble pour visa du BC.
Livrables de Fabrication & Méthodes : Production des plans de façonnage (bois et métaux), plans d'interface avec le gros œuvre, listes d'approvisionnement (bois/fournitures) et rédaction du rapport d'exécution (EXE).

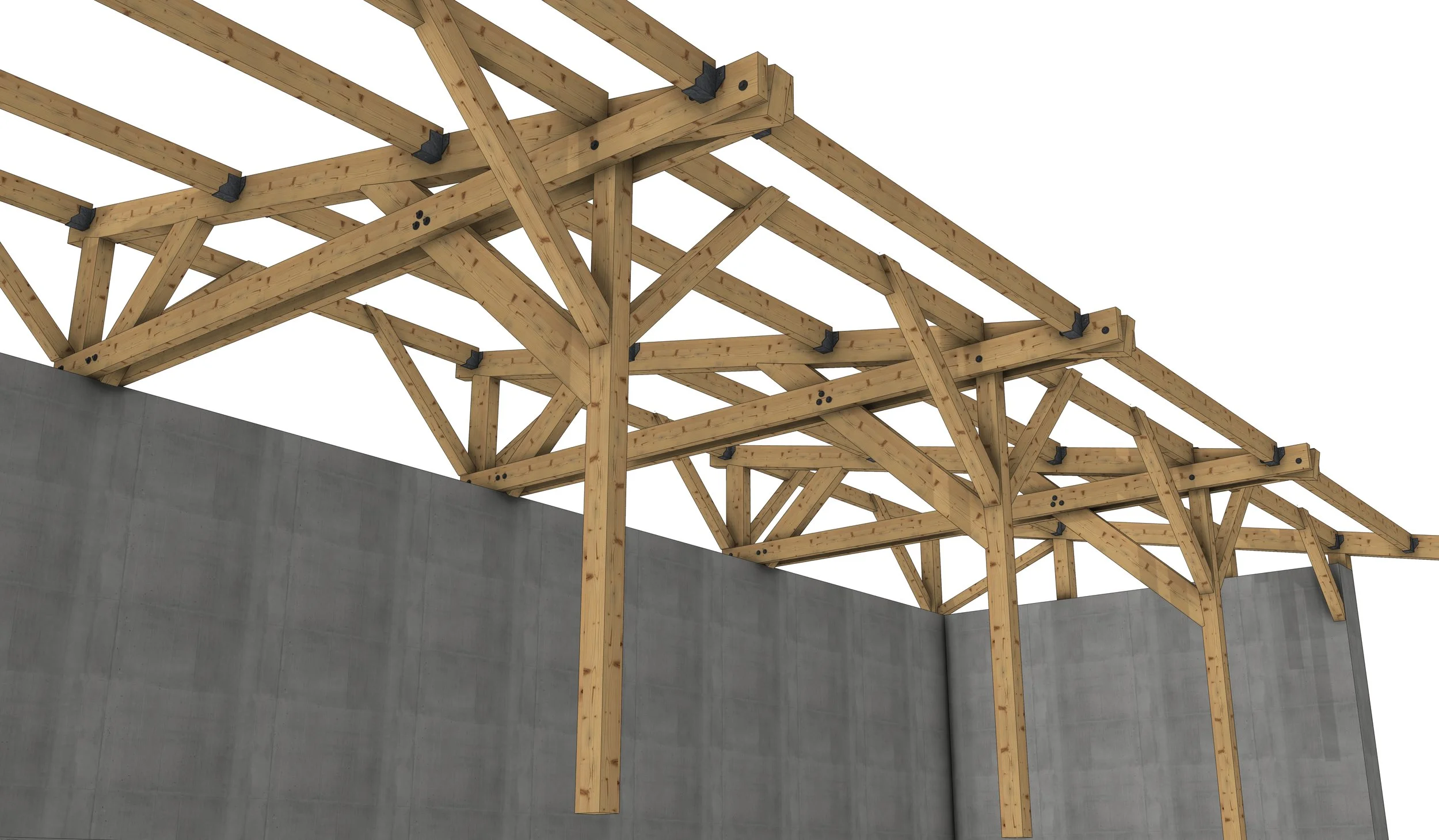

Box d’accueil pour chevaux BRIE ET ANGONNES 38
Construction d’une charpente traditionnelle en sapin de pays (classe mécanique C24) destinée à abriter des équipements équestres au sein d’un haras. La structure porteuse est constituée de demi fermes latines sur poteaux avec aisseliers de contreventement, liens de faîtage et de sablière, sous une couverture en tôles d’acier nervuré laqué (bac acier).
Périmètre de la mission : EXE / PAC
Modélisation & Validation Structurelle : Vérification et validation des sections préconisées par la maîtrise d'œuvre, calcul des descentes de charges transmises au gros œuvre et rédaction des notes de calculs réglementaires.
Dossier d'Exécution (EXE) : Élaboration du carnet de détails constructifs, établissement des plans de taillage (façonnage), des plans de pose sur site et rédaction du rapport d'exécution.
Méthodes & Approvisionnements : Établissement des listes de commande des bois bruts (de débit) et des nomenclatures de quincaillerie d'assemblage.

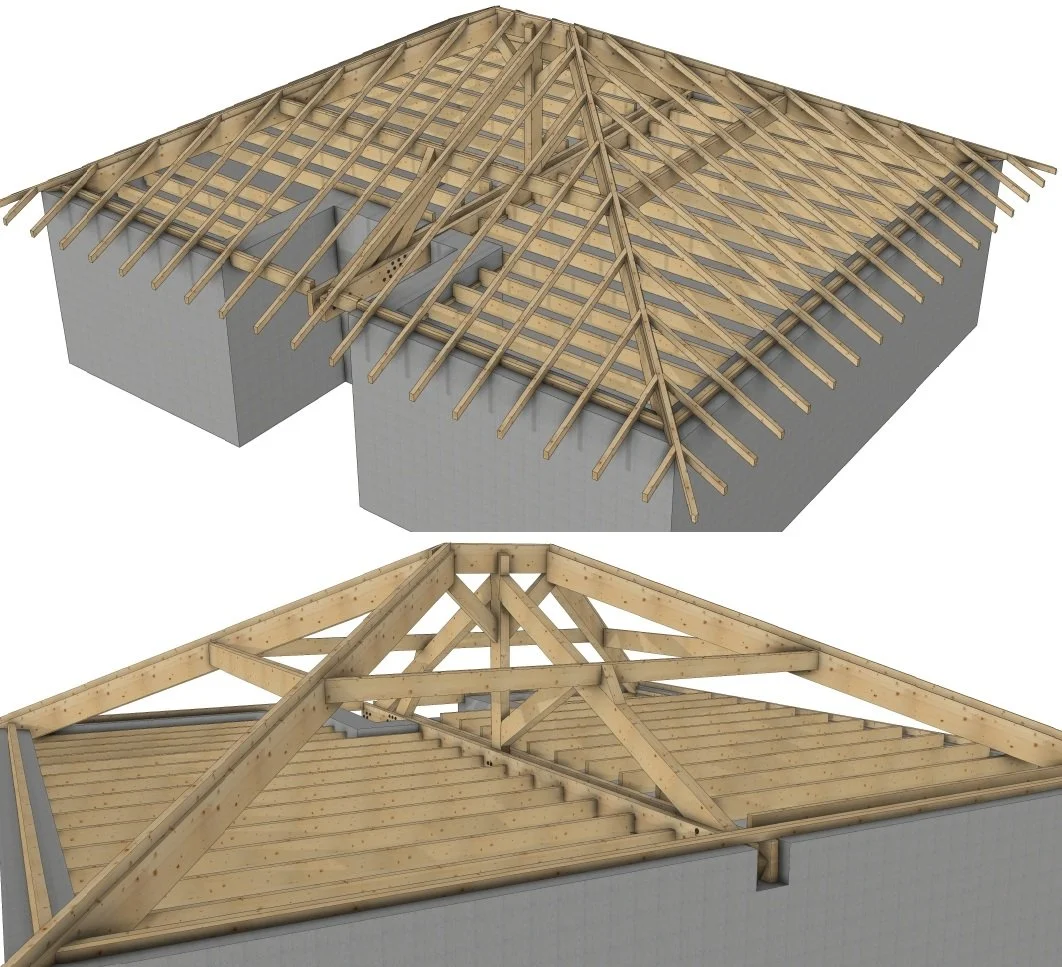

Plancher et charpente traditionnelle - VIF 38
Conception d’une toiture à quatre pans de facture traditionnelle pour une maison individuelle, intégrant une ferme porteuse en bois lamellé-collé (BLC). Réalisation d’un solivage pour combles non aménageables, spécifiquement dimensionné pour supporter des charges de stockage léger. Couverture en tuiles mécaniques grand moule avec éléments de zinguerie associés.
Périmètre de la mission : EXE / PAC
Conception & Analyse Statique : Dimensionnement et optimisation des sections de bois (BLC et bois massif) dans le respect des prescriptions architecturales, du PLU et de l'encombrement des espaces sous toiture.
Ingénierie & Calculs (ELU / ELS) : Établissement des descentes de charges, vérifications mécaniques aux états limites (ELU/ELS), dimensionnement des assemblages et des pièces passantes, puis rédaction des notes de calculs réglementaires (Eurocode 5).
Couverture & Zinguerie : Étude du calepinage de la couverture, définition des ouvrages de zinguerie (noues, arêtiers, égouts) et établissement des listes d'approvisionnement des tuiles et accessoires.
Livrables de Fabrication & Exécution : Production des plans de façonnage (bois et pièces métalliques), plans d'interface avec le gros œuvre, carnet de détails d'exécution, plans de pose et rédaction du rapport d'exécution (EXE).

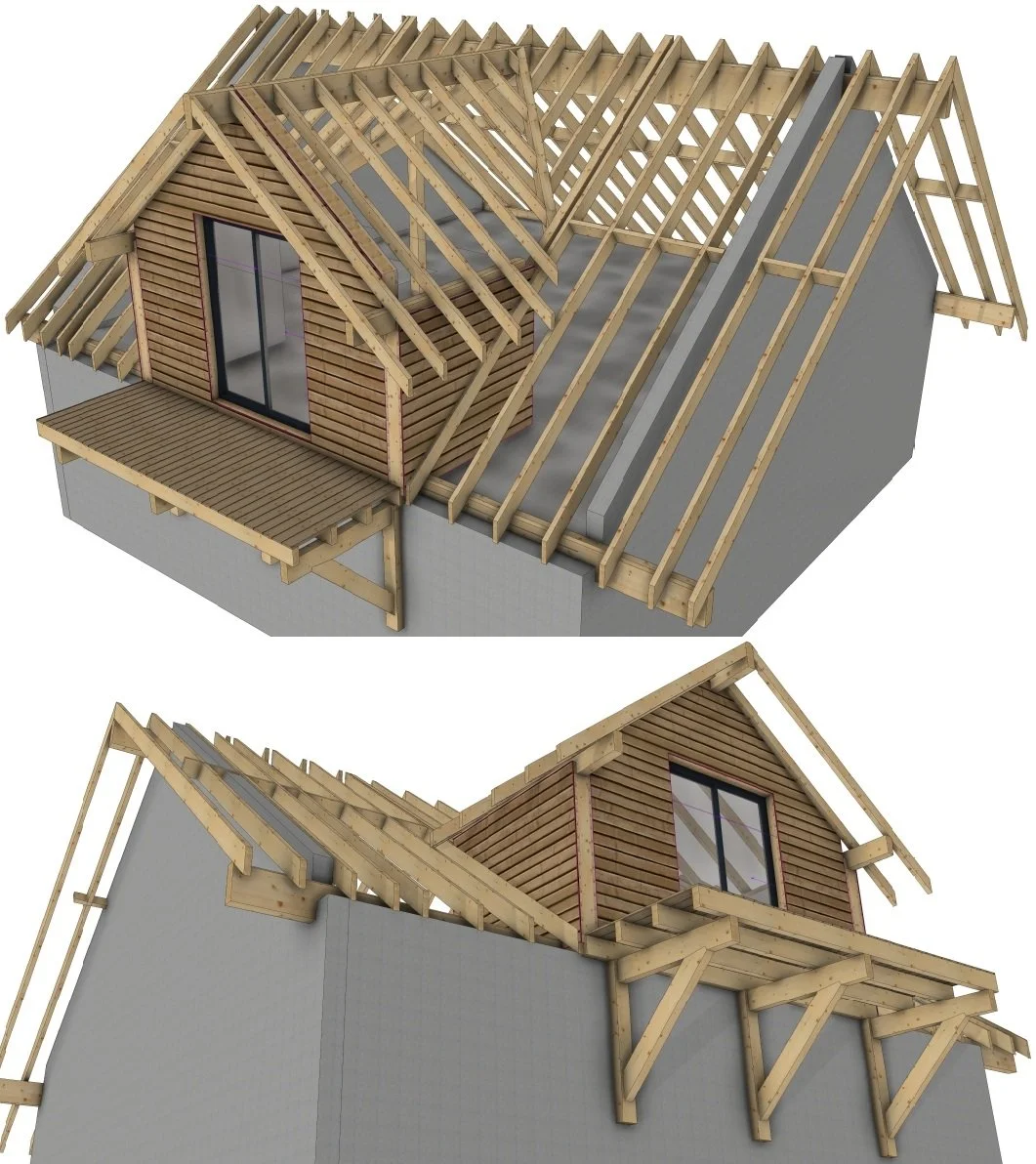

Charpente lamellé collé - VARCES 38
Construction d’une maison individuelle intégrant une structure porteuse en bois lamellé-collé (GL24h) et des chevrons autoporteurs. L’architecture se caractérise par une pénétration en ossature bois (MOB) et un balcon traditionnel sur consoles. L’isolation thermique est intégrée entre et sous chevrons. La couverture est réalisée en tuiles mécaniques rouges classiques, complétée par des chéneaux encastrés en zinc.
Périmètre de la mission : PRO, PC, DCE, EXE / PAC
Prédimensionnement & Optimisation Statique : Calculs aux ELU/ELS et modélisation statique pour optimiser les sections de bois selon les standards d'approvisionnement du marché.
Études Thermiques & Enveloppe : Optimisation des complexes de parois (MOB et toiture) avec sélection des isolants, panneaux de contreventement et membranes d'étanchéité à l'air/eau.
Ingénierie Structure : Descente de charges, calculs justificatifs des porteurs et assemblages (balcon, consoles, pièces passantes) et rédaction de la note de calculs réglementaire (Eurocode 5).
Hydraulique & Zinguerie : Dimensionnement des chéneaux encastrés, dispositifs de trop-plein et réseaux d'évacuation des eaux pluviales (EP/VRD).
Dossiers d'Études (DCE & EXE) :
Phase Consultation (DCE) : Élaboration des détails constructifs et pièces graphiques du DCE.
Phase Exécution (EXE / PAC) : Modélisation 3D définitive, plans de détail, plans de taille et de pose de charpente, plans d'interface gros œuvre, nomenclatures de commande (bois, quincaillerie, matériaux) et rapport d'exécution.

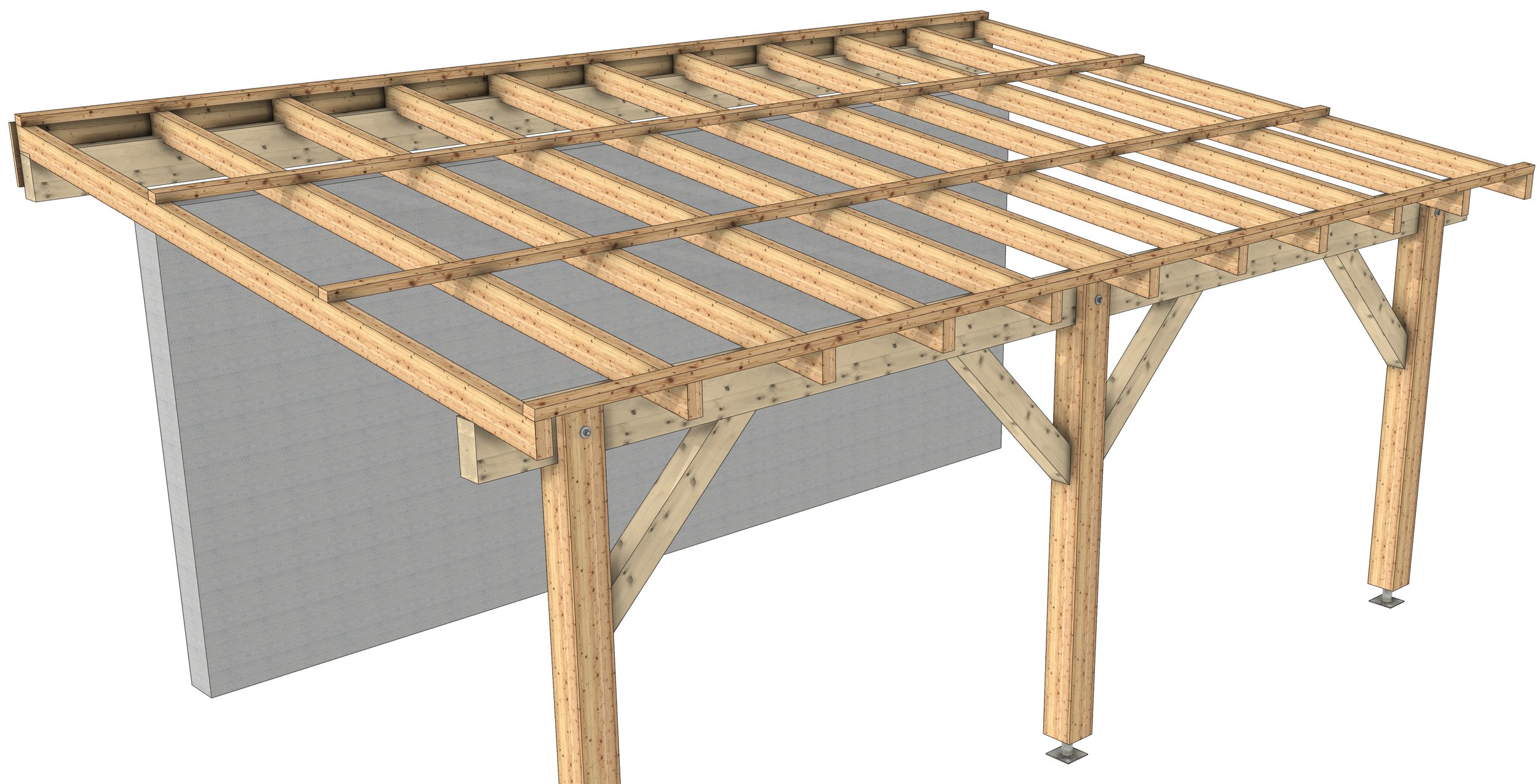

Carport traditionnel - DESAIGNES 07
Conception et réalisation d’un carport en charpente traditionnelle sur poteaux en bois massif. Couverture en tuiles canal posées sur plaques sous-tuiles en fibres-ciment.
Périmètre de la mission : DP - EXE / PAC
Dossier Administratif (DP) : Établissement du dossier de Déclaration Préalable de travaux (pièces graphiques, plan de situation, plan de masse et d’insertion).
Modélisation & Validation Structurelle : Vérification et validation des sections préconisées, calcul des descentes de charges transmises au gros œuvre (fondations/dalle) et rédaction des notes de calculs réglementaires.
Dossier d'Exécution (EXE) : Élaboration du carnet de détails constructifs, production des plans de taillage (façonnage), plans de pose sur site et rédaction du rapport d'exécution.
Méthodes & Approvisionnements : Établissement des listes de commande des bois bruts (de débit) et des nomenclatures de quincaillerie d'assemblage.
